●基本功能

---

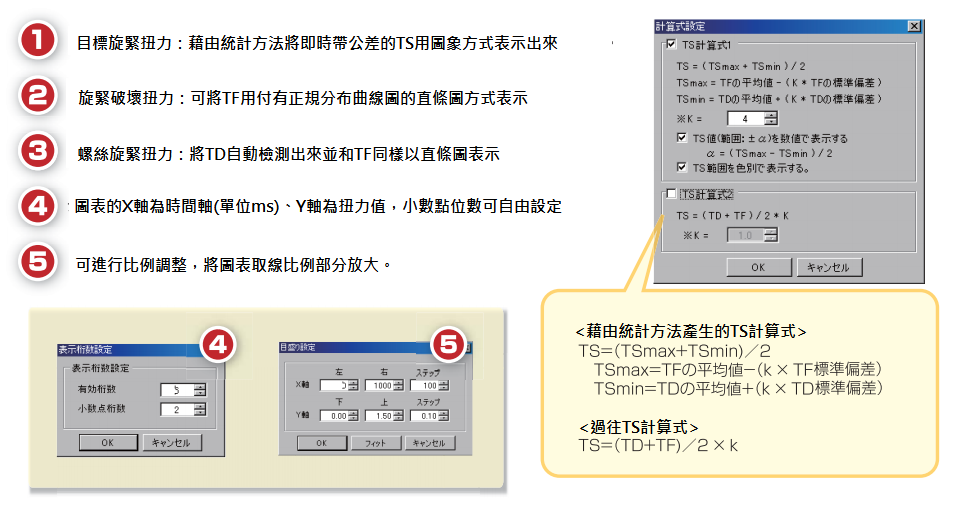

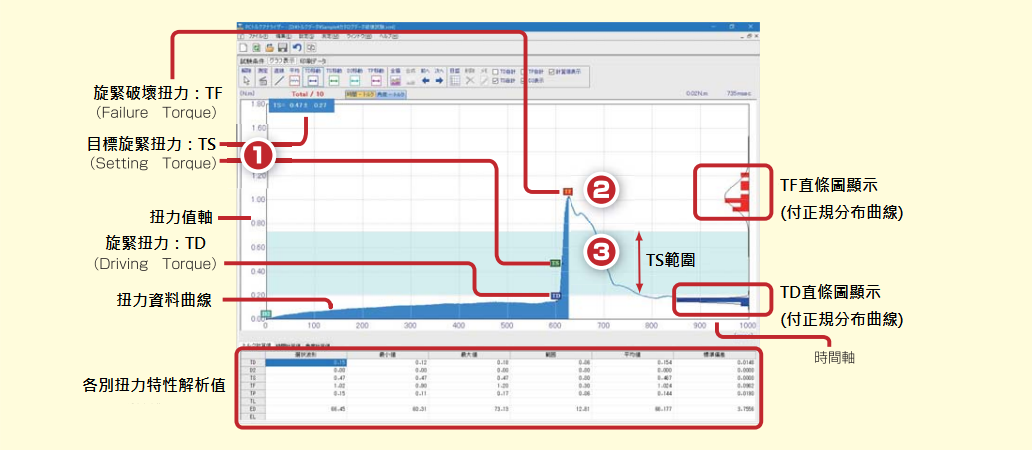

將自攻螺絲的扭力特性在畫面上用圖像顯示
著座所需的旋緊扭力：TD可以自動的搜尋即時顯示
測試時可使用實際的旋緊條件

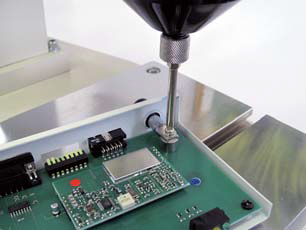

可使用組裝時實際的工件來進行測試

	■不需要麻煩的測試專用工件 一般來說測試都會使用專用工件 但是因為和實際工件不同 測試結果也會不同
	■高速迴轉的扭力測試也可行 一般的分析機，每分鐘回轉數都較低 和實際使用條件有較大差異。 本機可用和實際條件相同的回轉數進行測試

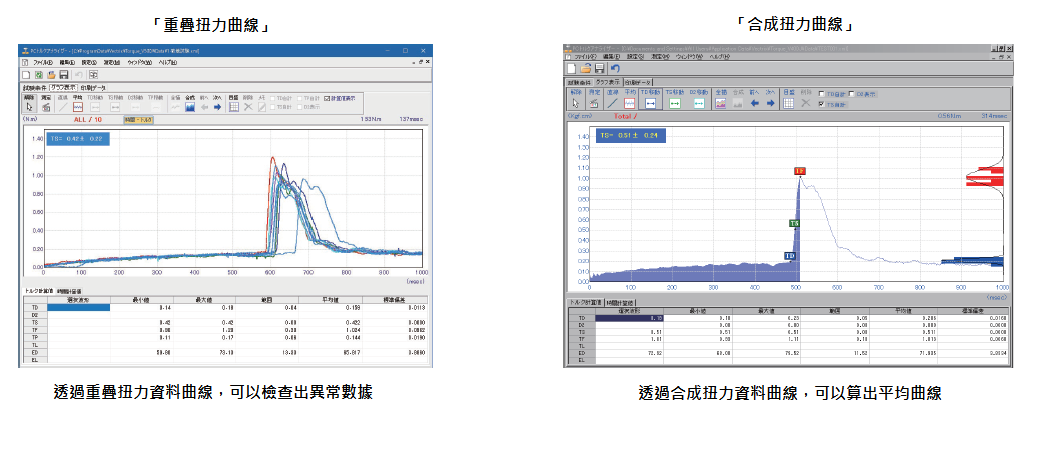

扭力曲線的「重疊」和「合成」
可將複數的測試數據資料重疊表示、合成為一個圖表

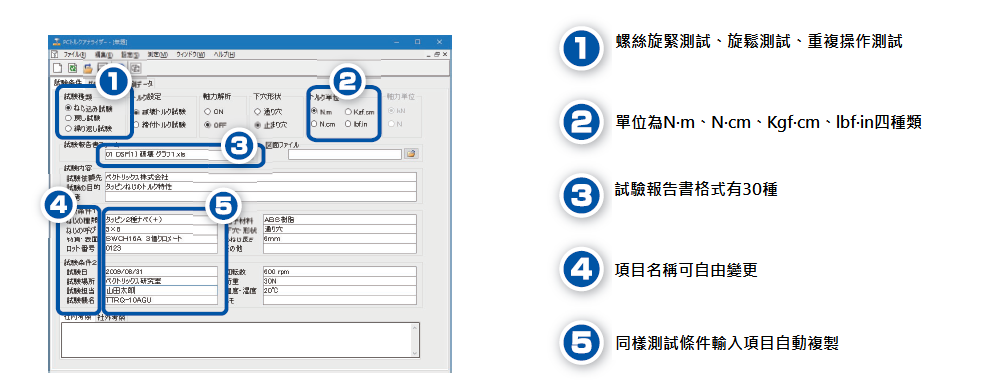

測試條件的輸入輕鬆簡單
測試條件一目瞭然

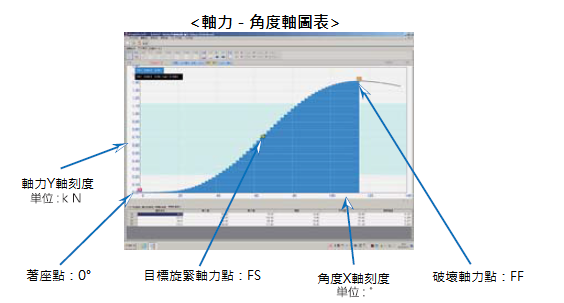

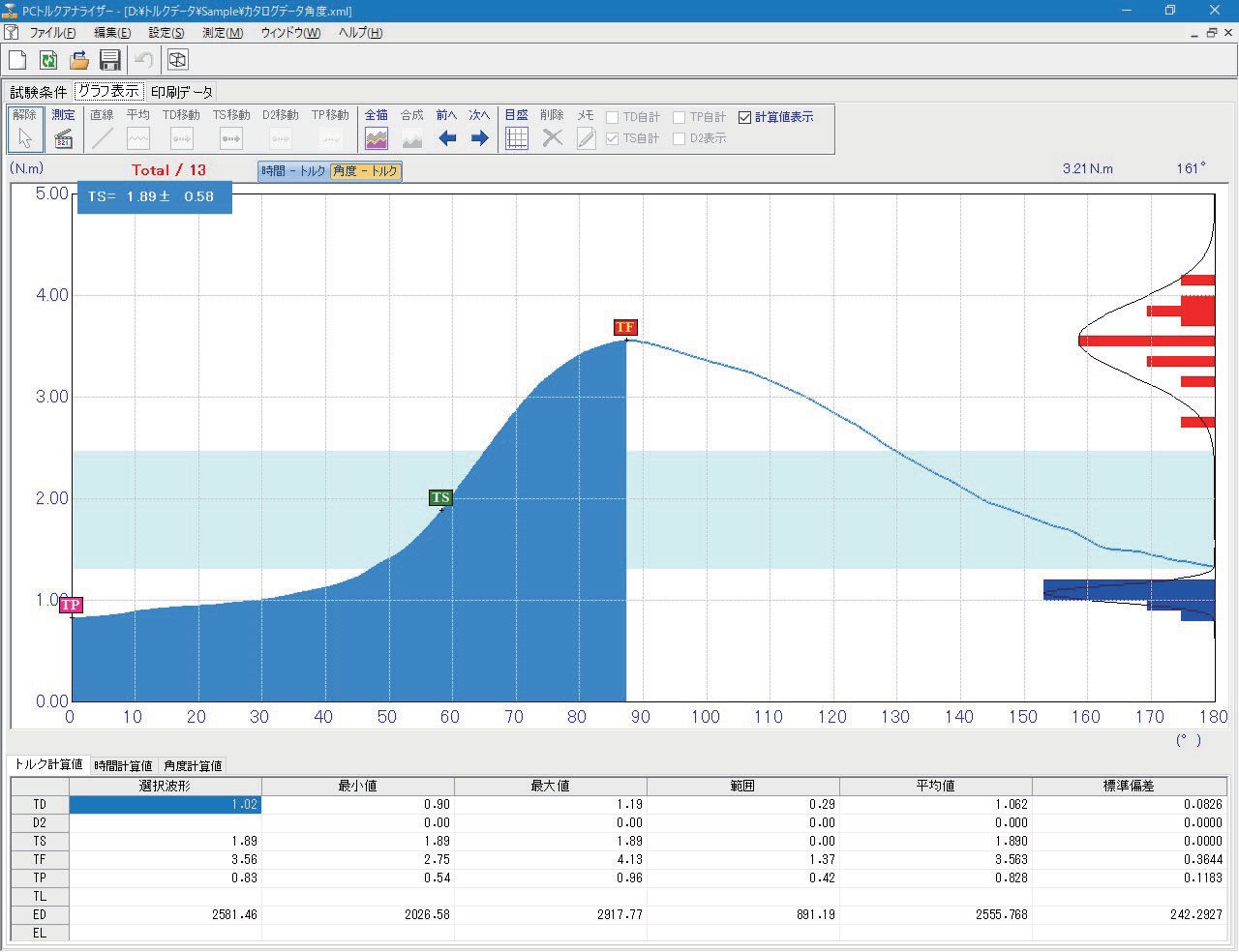

著座後的迴轉角度顯示
一鍵即可切換圖表橫軸為迴轉角度

讀取的扭力資料橫軸(單位：毫米秒)所顯示的圖表，一鍵一鍵即可切換圖表橫軸為迴轉角度。 藉由切換為迴轉角度，著座點的TP迴轉角度設定起點為0度，可分析TS和TF點的鎖緊迴轉角度

●其他功能

---

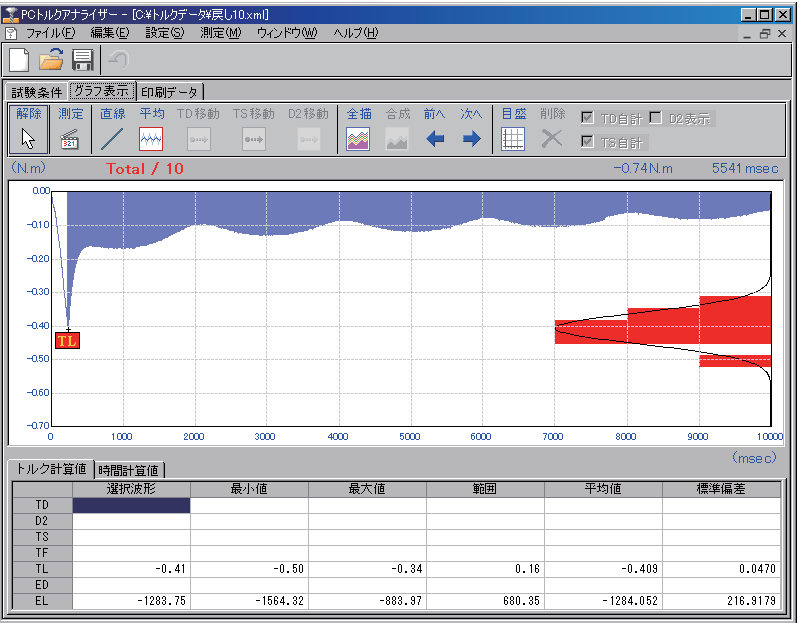

旋鬆扭力測試
將螺絲旋鬆的扭力值可自動檢測並以負扭力值顯示出來

一般來說旋鬆螺絲通常不是藉由螺絲孔穴驅動，而是藉由軸直角震動使螺絲往回旋轉扭鬆 因此，進行旋鬆測試時必須以盡量慢的回轉數，將扭力值以圖表方式顯示。藉由旋鬆的起始扭力值：TL（Loosening Torque)，可將螺絲旋鬆特性檢查出來。 和TD、TF相同TL也可以用帶正規曲線分布的直條圖顯示出來。 ※圖片為每分鐘10回轉數的低迴轉數值表

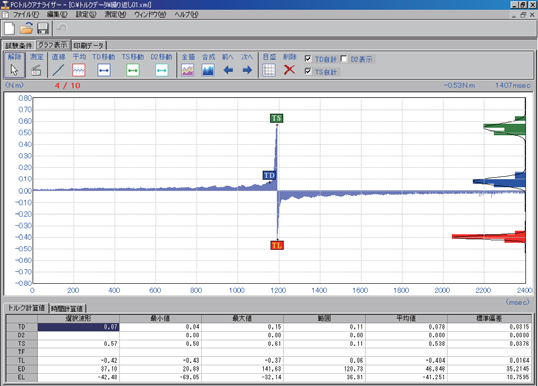

重複性測試
可自動交叉進行鎖緊和旋鬆測試

自攻螺絲一般來說被認為不適合用於維修時的重複使用 因此，有必要針對自攻螺絲的品質特性進行重複使用測試，不需要用電腦切換操作就可自動進行交互試驗。 測試資料可在同一資料檔案中連續表示旋緊和扭鬆。 可分析自攻螺絲重複使用的極限次數的便利功能。

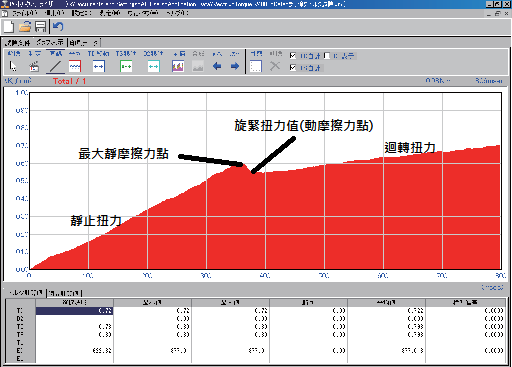

增壓旋緊扭力測試
實際已經旋緊的螺絲扭力進行加固增壓測試，可分析扭力以圖形來表示

已經鎖緊的螺絲，想要了解實際上是用多少的扭力鎖緊的時候，通常以10rpm的低速迴轉進行增壓測試 這個時候的圖形會發現兩個變曲點，是因為緩慢的增壓造成螺絲又開始旋緊的產生的最大靜摩擦力和動摩擦力的點。 其中動摩擦力點就是實際的旋緊扭力值。當測試軸力低下時的便利功能 圖片是以6rpm的低速進行測試

設置現場可直接進行扭力測試

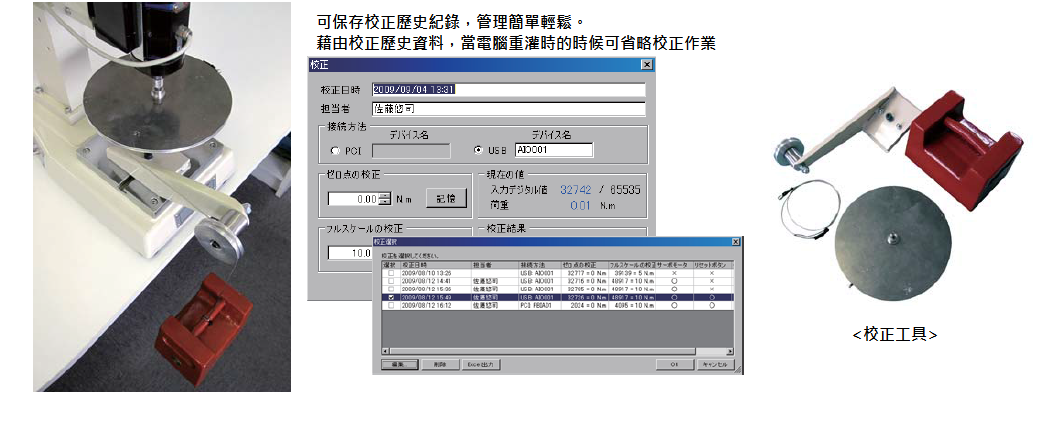

本機器可用附屬品的專用校正工具自己進行校正工作

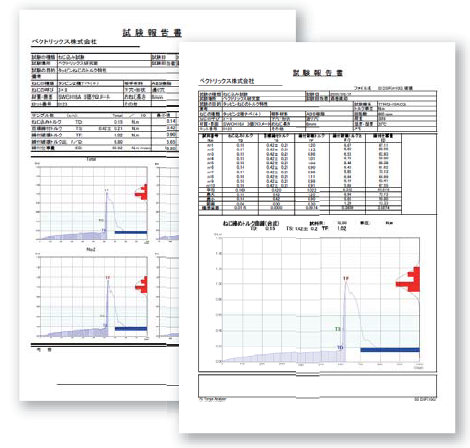

測試報告可以即時產生，並用EXCEL的方式保存
不需要麻煩的圖表擴大、縮小、剪貼動作

可在測試前將輸入的測試條件插入範本的檢測報告書格式自動印刷。 有30種根據用途而不同的標準範本(EXCEL)形式的測試報告書 標準範本可根據需求自行編輯製作 扭力圖表的內容增減、顏色選擇等都可自由設定，也可以彩色印刷 扭力圖表可根據數據列表型式，自動調整尺寸以bmp檔案保存 測試報告書因為可以以EXCEL方式儲存，就算沒有安裝此測試機軟體也可以讀取等正常使用報告書

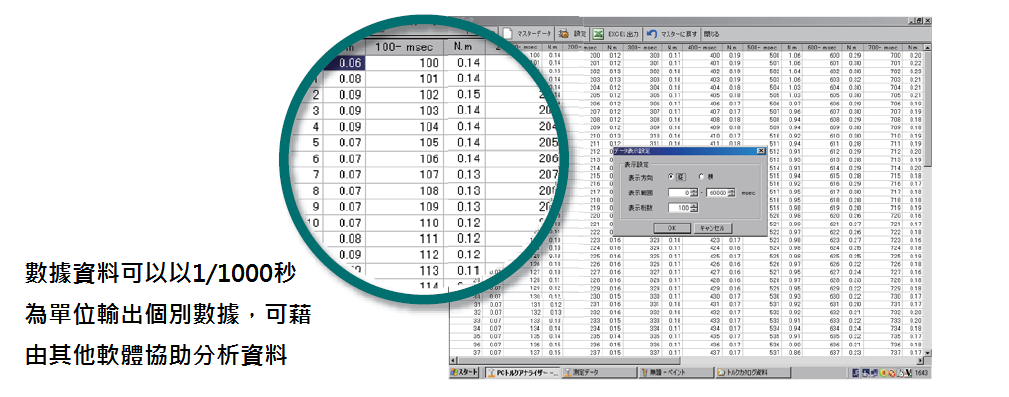

扭力資料可以用EXCEL表格形式的CSV檔案方式輸出
將扭力資料取樣後轉換為EXCEL，可以用CSV檔案方式輸出。


●機台本體

---

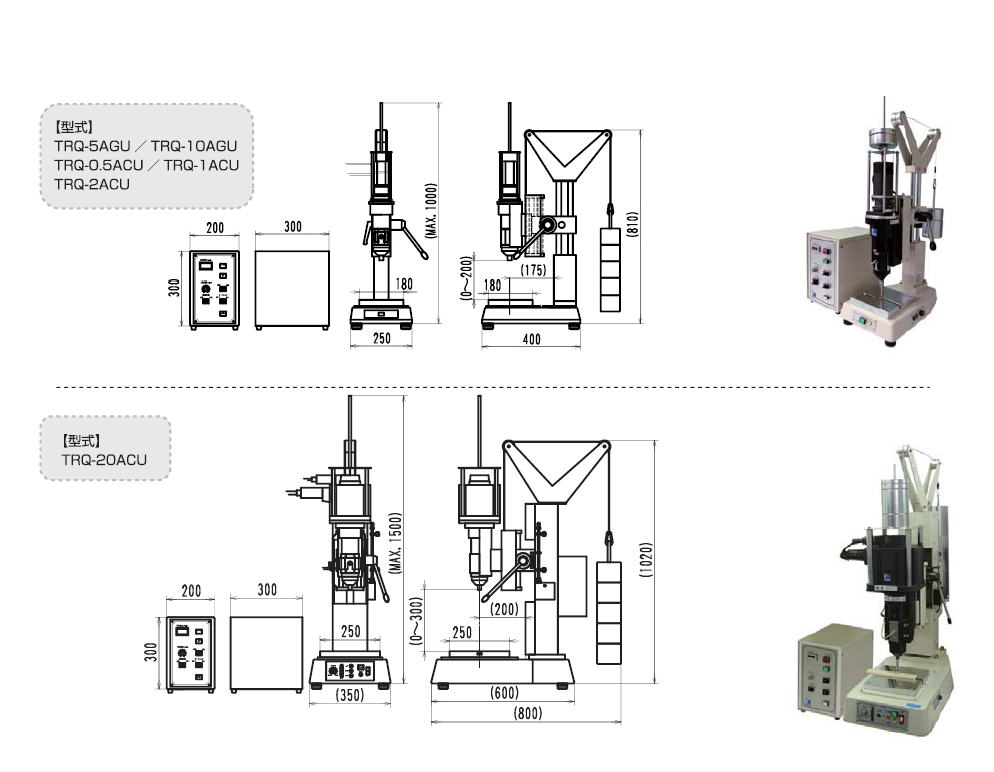

AC伺服馬達型－回轉驅動力使用伺服馬達控制
回轉數和停止扭力可用電腦鍵盤自由設定。推力荷重和重量平衡方式可自由設定

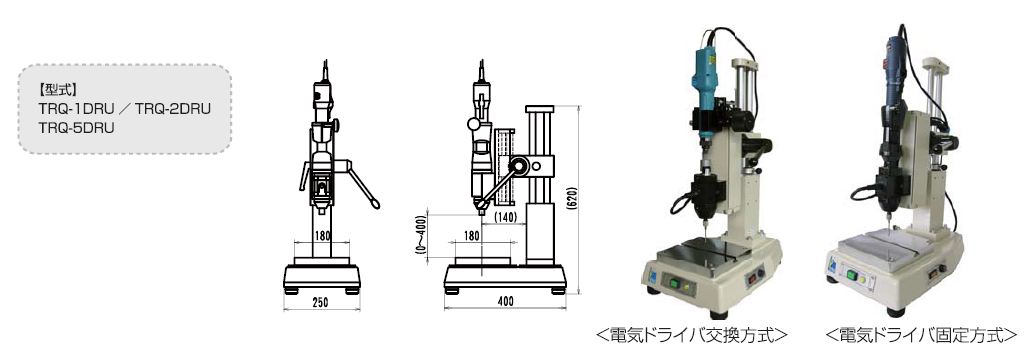

電動螺絲刀型－回轉數根據裝設電動螺絲刀的回轉數，停止扭力由電動螺絲刀進行設定
使用市販電動螺絲刀作為回轉驅動力。
共通零件(扭力感應器、AD轉換器)

扭力感應器

採用高精度的無刷毛回轉扭力感應器   感應器類型：應變片 無刷毛：高週波傳送 扭力精度：±0.25%FS 臨界扭力：180%FS 使用溫度範圍：0-60℃ 容許回轉數：8000rpm 輸出信號：DC±5V

將扭力感應器傳輸的信號 藉由USB傳輸進電腦 將扭力感應器傳輸的類比信號(DC±5V)轉換為數位訊號(16bit)後藉由USB輸入電腦內。 ※扭力分析機新購買的時候，本變換器會裝在機台座內的基版上

AD變換器

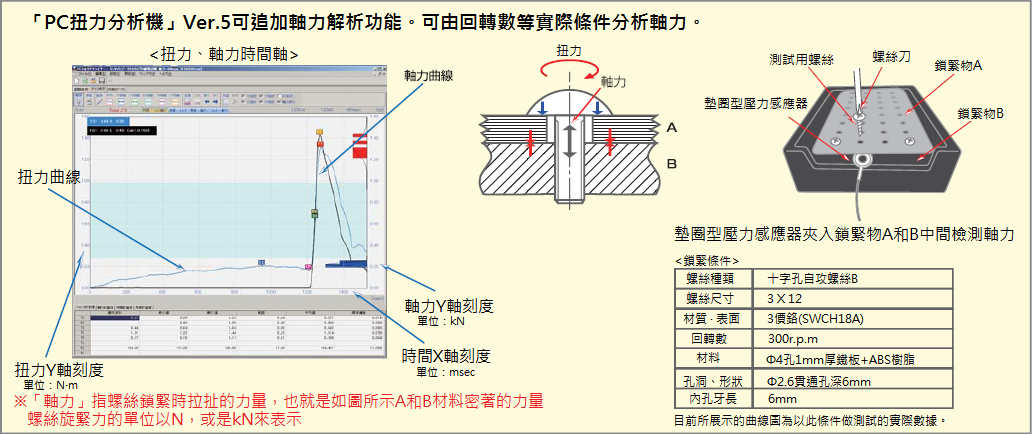

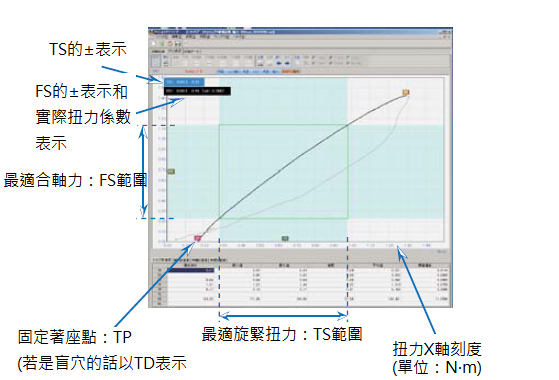

●選配功能 ※只有AC伺服馬達型的可選配追加

---
